電路板防腐蝕納米涂料



適用于：

電子產(chǎn)品防潮濕、防霉變

PCBA防汗水、耐鹽霧腐蝕

超疏水疏油

基本參數(shù):

性狀：透明

氣味：芳香型

閃點(diǎn)：無

環(huán)保性能：無毒  不燃燒

相對(duì)密度：1.3-1.6

表干時(shí)間：室溫 3-5 sec

全干時(shí)間：室溫 2-5 min

熔點(diǎn)/凝固點(diǎn):110-120℃

厚度：0.1-2μm（肉眼不可見）

使用溫度范圍:  -60℃-130℃

水溶解度： 不溶于水

分解溫度： 400℃



青山新材料TIS-NM納米涂料的超疏水性能

當(dāng)TIS-NM納米涂層涂覆于PCBA上時(shí)表現(xiàn)出極佳的超疏水性能，以兩塊同樣的PCB板做滴水測(cè)試，水滴的接觸角呈現(xiàn)截然不同的狀態(tài)，如下圖：普通PCB表面與TIS-NM納米涂層PCB表面水滴接觸角對(duì)比。

TIS-NM納米涂層表面水滴接觸角對(duì)比



PCB表面疏水現(xiàn)象對(duì)比(左側(cè)為普遍表面，右側(cè)為涂有TIS-NM納米涂層的表面)





TIS-NM納米涂層耐熱性（分解）

分解溫度：溫度變化使產(chǎn)品重量減少5%（*TGA）時(shí)候 ，皮膜開始分解.

不同的溫度領(lǐng)域引起的分解性質(zhì)不一樣。

400℃以下  產(chǎn)生單體    　　　　　         C－C結(jié)合       347kj/mol
450℃以下  有產(chǎn)生HF的危險(xiǎn)性 　　        C－F結(jié)合       440kj/mol

*TGA，指Thermo Gravimetric Analysis方法。讓溫度在變化的過程或者保持一定的溫度的條件下，測(cè)定產(chǎn)品的重量變化的方法。



TIS-NM納米涂層的防濕性(JIS-Z-0208 40℃　90％RH)

樹脂的種類	膜厚（μm）	透濕性（g/m2/24H） =24小時(shí)每平方米通過水量的換算
A公司的聚氨酯樹脂單組份	30	880
B公司的亞克力樹脂單組份	100	230
B公司的聚氨酯樹脂單組份	100	300
TIS-NM R3008	8	640

上述的數(shù)據(jù)表明，使用TIS-NM納米涂層厚度只需要亞克力、聚氨酯的1/3-1/4就能夠達(dá)到同程度的透濕性能。

8μm左右的涂層厚度與普通的聚氨酯樹脂單組份比較也優(yōu)于其透濕性能。

該產(chǎn)品的特點(diǎn)是使用很薄的涂層厚度也能達(dá)到防濕性能。薄的涂層厚度還能達(dá)到良好的散熱性能，散熱性能也優(yōu)于同類產(chǎn)品。



TIS-NM納米防潮涂層的特點(diǎn)

青山新材PCB防水防潮納米涂層是一種無色透明，無毒無害，不燃燒的防潮防濕防腐蝕的液態(tài)產(chǎn)品，符合歐盟環(huán)保標(biāo)準(zhǔn)，有ROHS ，REACH  168項(xiàng)檢測(cè)認(rèn)證，符合MSDS化學(xué)品安全檢驗(yàn)標(biāo)準(zhǔn)，安全無毒不燃燒。

青山新材納米涂料符合ROHS、REACH認(rèn)證，無氯





在PCB線路板表面形成超疏水納米級(jí)涂膜，可以有效阻止電子產(chǎn)品PCB線路板上元器件涉水、潮濕環(huán)境、污染氣體環(huán)境以及被酸堿鹽腐蝕的情況。

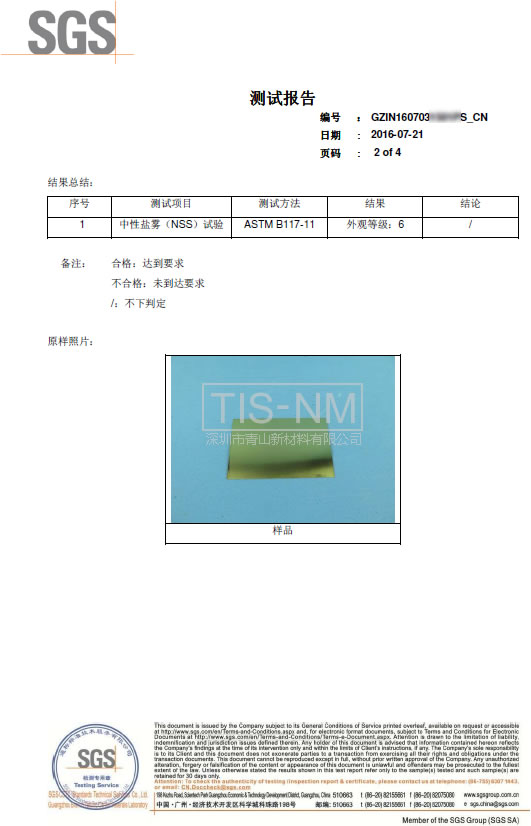

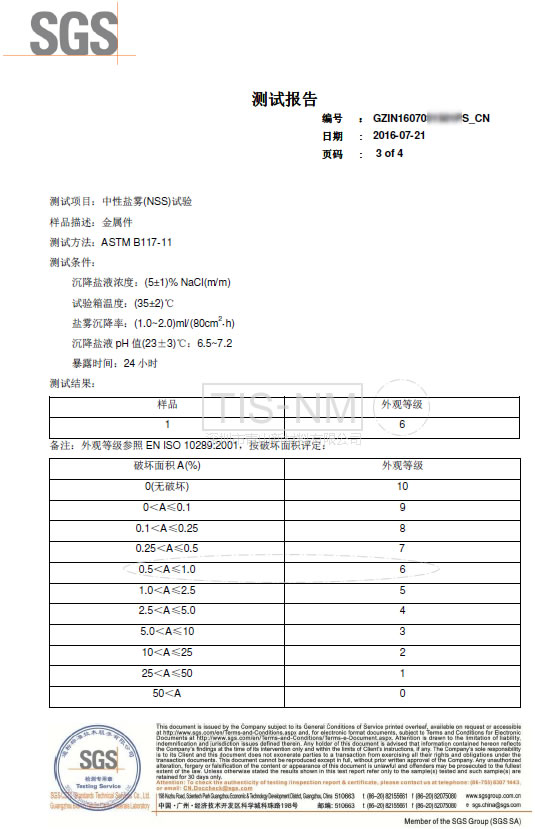

青山TIS-NM納米涂層已通過ASTM(美國(guó)材料與實(shí)驗(yàn)協(xié)會(huì)) B117-11中性鹽霧（NSS）測(cè)試

測(cè)試條件為（5±1）% NaCL(m/m)

測(cè)試溫度為（35±2）℃

鹽霧沉降（1.0~2.0）ml/(80cm²˙h)



試驗(yàn)表明青山R系列產(chǎn)品的防鹽霧性能都很出色，24小時(shí)試驗(yàn)金屬件樣板表面涂層受破壞面積小于1%。
