電路板三防納米涂料



適用于：

電路板防雨水、防濺水、防意外落水

電子產品防潮濕、防霉變

PCBA防汗水、耐鹽霧腐蝕

超疏水疏油

基本參數:

性狀：透明

氣味：芳香型

閃點：無

環保性能：無毒  不燃燒

相對密度：1.3-1.6

表干時間：室溫 3-5 sec

全干時間：室溫 2-5 min

熔點/凝固點:110-120℃

厚度：0.1-2μm（肉眼不可見）

使用溫度范圍:  -60℃-130℃

水溶解度： 不溶于水

分解溫度： 400℃



青山新材料TIS-NM納米涂料的超疏水性能

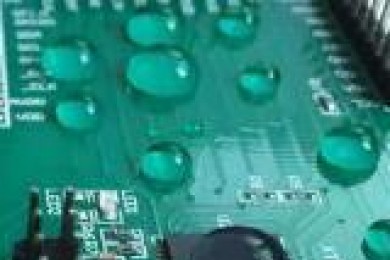

當TIS-NM納米涂層涂覆于PCBA上時表現出極佳的超疏水性能，以兩塊同樣的PCB板做滴水測試，水滴的接觸角呈現截然不同的狀態，如下圖：普通PCB表面與TIS-NM納米涂層PCB表面水滴接觸角對比。

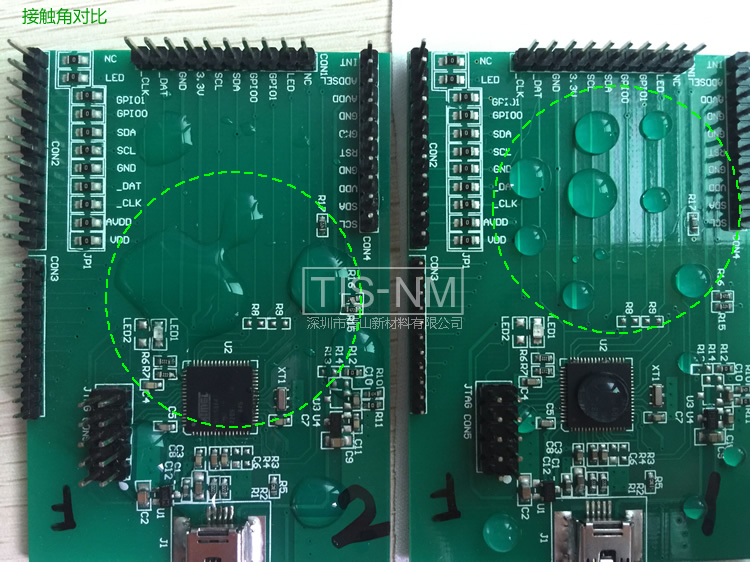

TIS-NM納米涂層表面水滴接觸角對比

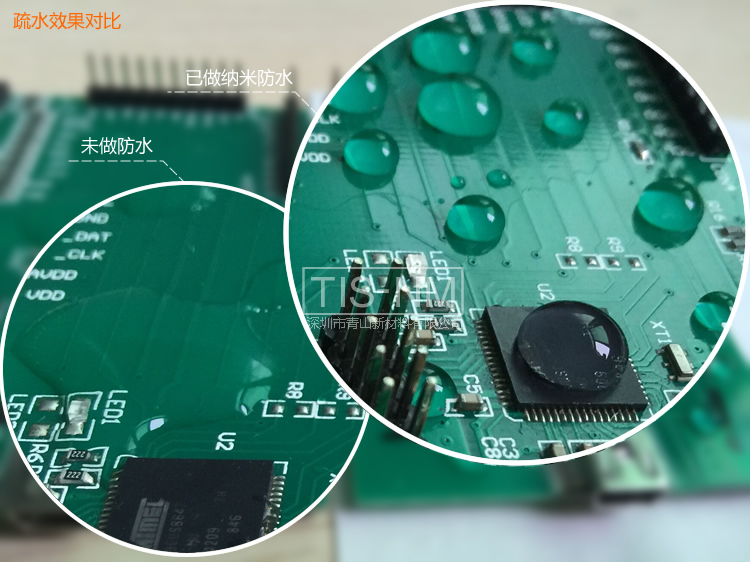

PCB表面疏水現象對比(左側為普遍表面，右側為涂有TIS-NM納米涂層的表面)

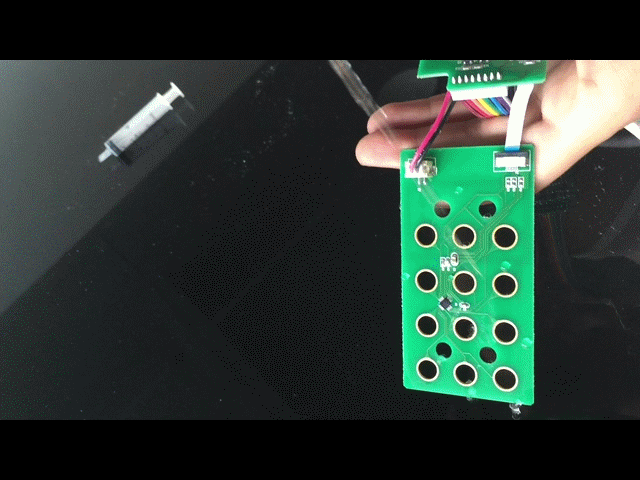

PCB表面超疏水效果的動態展示





TIS-NM納米涂層耐熱性（分解）

分解溫度：溫度變化使產品重量減少5%（*TGA）時候 ，皮膜開始分解.

不同的溫度領域引起的分解性質不一樣。

400℃以下  產生單體    　　　　　         C－C結合       347kj/mol
450℃以下  有產生HF的危險性 　　        C－F結合       440kj/mol

*TGA，指Thermo Gravimetric Analysis方法。讓溫度在變化的過程或者保持一定的溫度的條件下，測定產品的重量變化的方法。



TIS-NM納米涂層的防濕性(JIS-Z-0208 40℃　90％RH)

樹脂的種類	膜厚（μm）	透濕性（g/m2/24H） =24小時每平方米通過水量的換算
A公司的聚氨酯樹脂單組份	30	880
B公司的亞克力樹脂單組份	100	230
B公司的聚氨酯樹脂單組份	100	300
TIS-NM R3008	8	640

上述的數據表明，使用TIS-NM納米涂層厚度只需要亞克力、聚氨酯的1/3-1/4就能夠達到同程度的透濕性能。

8μm左右的涂層厚度與普通的聚氨酯樹脂單組份比較也優于其透濕性能。

該產品的特點是使用很薄的涂層厚度也能達到防濕性能。薄的涂層厚度還能達到良好的散熱性能，散熱性能也優于同類產品。



TIS-NM納米防潮涂層的特點

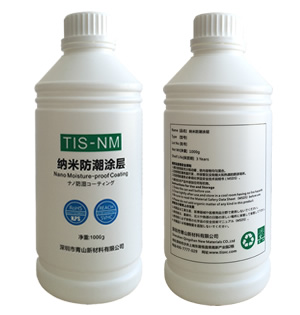

青山新材PCB防水防潮納米涂層是一種無色透明，無毒無害，不燃燒的防潮防濕防腐蝕的液態產品，符合歐盟環保標準，有ROHS ，REACH  168項檢測認證，符合MSDS化學品安全檢驗標準，安全無毒不燃燒。

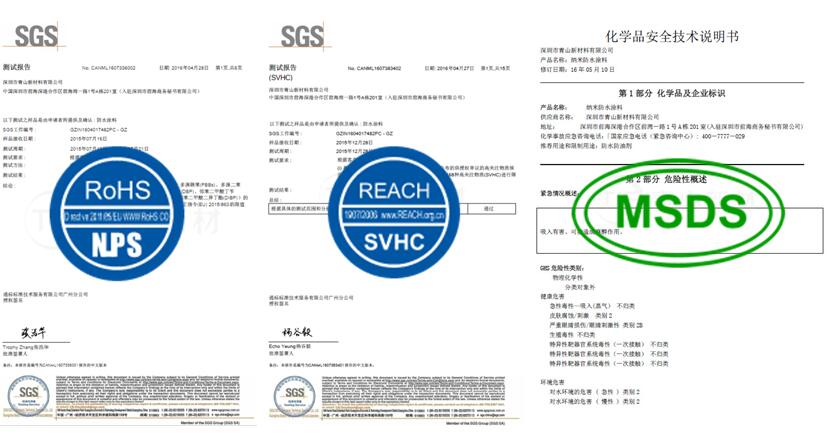

青山新材納米涂料符合ROHS、REACH認證，無氯



（1）青山新材開發的電路板防水系列納米涂料與各種基材PCB板都有非常好的結合能力，適用溫度范圍-60-130攝氏度，常溫儲存，涂布作業環境溫度28度以下并配置通風設施(夏季需空調環境，可減少揮發損耗)。

（2）在PCB線路板表面形成超疏水納米級涂膜，可以有效阻止電子產品PCB線路板上元器件涉水、潮濕環境、污染氣體環境以及被酸堿鹽腐蝕的情況，青山TIS-NM納米涂層已通過ASTM(美國材料與實驗協會) B117-11中性鹽霧（NSS）測試，測試條件為（5±1）% NaCL(m/m),測試溫度為（35±2）℃，鹽霧沉降（1.0~2.0）ml/(80cm²˙h)，試驗表明青山R3004,R3006系列產品的防鹽霧性能都很出色，24小時試驗金屬件樣板表面涂層受破壞面積小于1%。

（3）采用浸泡或者刷涂的施工方法使青山納米涂料滲透至電子元件的各個細微的空隙處，達到完整的覆蓋性與包裹性，進而使電子產品得到全面立體的防水效果。

（4）本產品與傳統三防漆有較大的區別，相比之下，傳統三防漆更不易讓PCB以及元器件散熱，個別成分的傳統三防漆會釋放有毒有害物質，而青山新材的PCB納米液更環保，符合歐盟環保標準，具備ROHS、REACH認證，無鹵不破壞臭氧層，青山新材納米涂料所形成的涂層厚度介于0.1-8微米，肉眼無法看到，而傳統三防漆普遍是50-80微米的厚度，散熱性能很好，微觀結構為網狀，在納米涂料低濃度且涂層厚度級薄時涂層的表面電阻變小，呈現出導電特性，適合個別防護級別較低，但連接器需導通的需求。

（5）操作簡單，浸泡只需1-3秒即可取出，在常溫下晾3-5分鐘自然干燥，無須加熱烘干，無須額外增加設備。也可采用刷涂，淋涂等方式。

（6）插件及USB類連接器若選用超低濃度的納米涂料則無須在作業前事先封堵，青山TIS-NM低濃度納米涂層并不影響插件及USB連接器的導電，可直接浸泡，但zip類插件不適合直接浸泡，實具體情況而定。

（7）涂布之后個別元件返工后焊時只需在焊點處用毛刷重新刷涂納米防水劑即可。

（8）多系列多濃度級別產品，適用于不同的應用，可根據您對品質的具體要求選擇適用的系列，可經樣品測試后再選擇。

（9）有效減少企業成本，無須投資動輒上百萬的專用設備，只需要在產線增加一道工序，最重要的是產品的品質因此而得到提升，PCBA得到很好的防護，延長了產品使用壽命，增加了耐用性，售后成本大幅降低。
