環保無溶劑有機硅三防漆是一種單組份三防漆，常溫下自然固化。固化后的涂層具有優良的電氣絕緣性能和化學穩定性，能耐水、耐臭氧、耐氣候老化，對電子元器件、PCB線路板、多種金屬、非金屬材料都具有良好的粘接性和附著力。



無溶劑三防漆性能

※ 附著力

百格法附著力及耐溶劑后附著力均為1級，耐溶劑后附著力測試條件：將試板放置在乙酸乙酯中浸泡8h，擦拭干凈后檢測附著力。

※ 耐濕性

耐濕熱（47℃，96%濕度）試驗168小時后，試板表面無明顯變化。

※ 耐鹽霧

中性鹽霧試驗168小時后，試板表面無明顯變化。

鹽霧試驗箱溫度：35℃;飽和桶溫度：47℃;噴霧壓力1.0kg/cm2;試驗溶液為（50±5）g/L的NaCl水溶液，水為去離子水，鹽為分析純的NaCl，pH為6.5~7.2，噴霧量為（1.0~2.0）ml/80cm2/h。

鹽霧試驗試樣的放置角度：試樣正面與垂直方向成15°~25°。



環保無溶劑三防漆噴涂案例



●將需涂覆的材料表面擦拭干凈，保證被粘表面無油污、雜質。

●本品可采用刷涂、噴涂、浸涂等方法施工。涂層以不流卦、不漏涂為限。一次涂膜厚度一般在 0.1~0.2mm 之間為宜。

●第一道涂膜表干后，即可再次涂覆。

●采用全自動噴涂產線進行三防漆噴涂，線路板正面可采用選擇性涂覆，背面可整面涂覆，噴涂時應測試好間距。

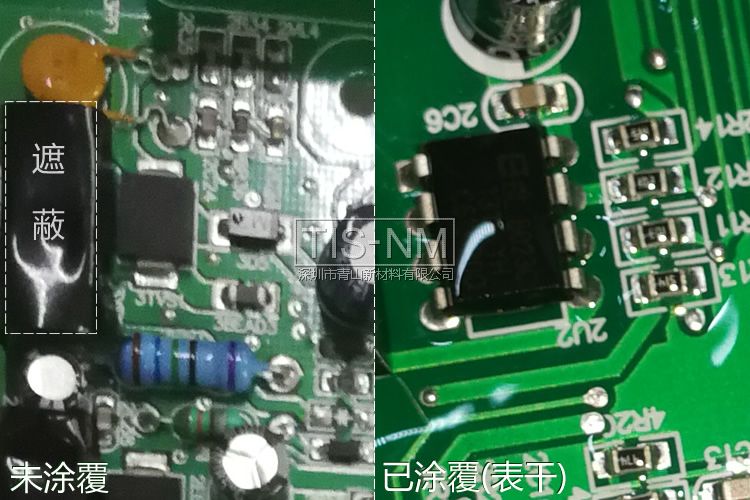

對連接器、開關等元器件進行必要的遮蔽

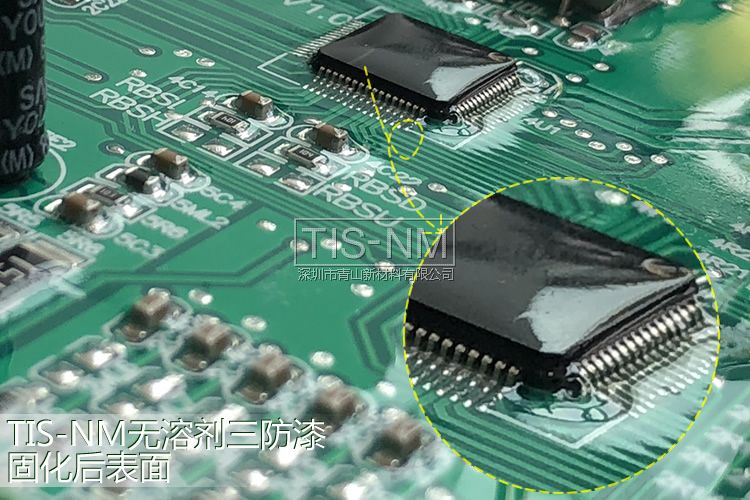

TIS-NM環保三防漆固化后元器件防潮防腐蝕性能大幅提升

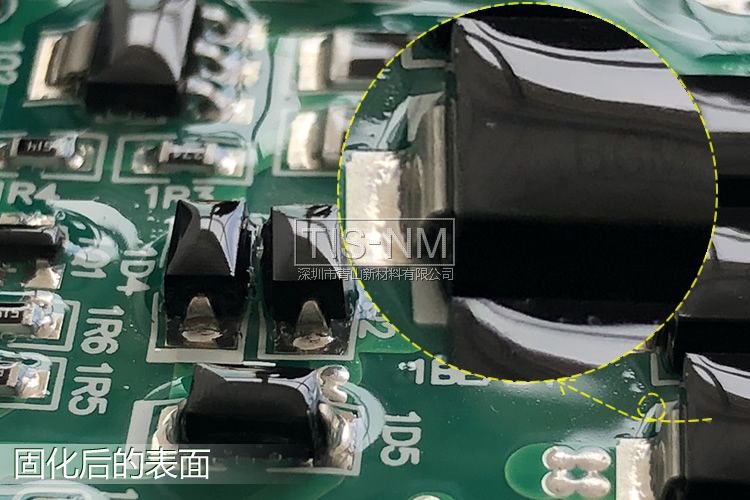

TIS-NM無溶劑環保三防漆的漆膜厚度非常薄，散熱性好，可耐高溫200℃，由于流動性好，噴涂后元器件pin腳周邊都得到了完整的保護，表面美觀整潔

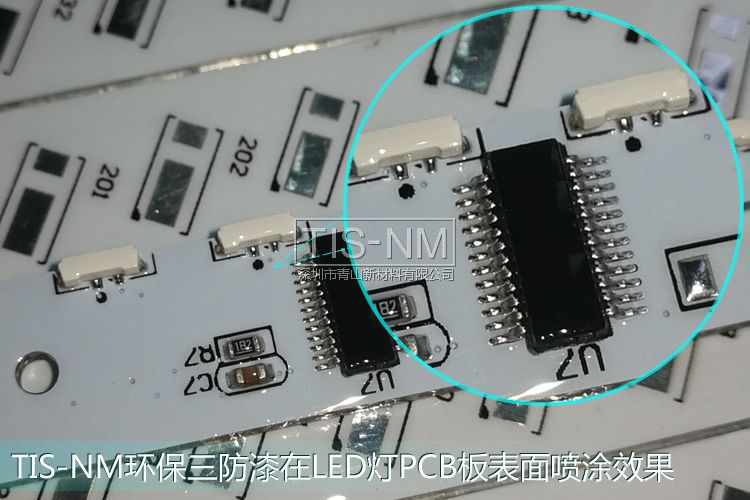

同樣適用于LED燈電路板表面，可增強LED燈的耐候性、耐高溫、耐潮濕

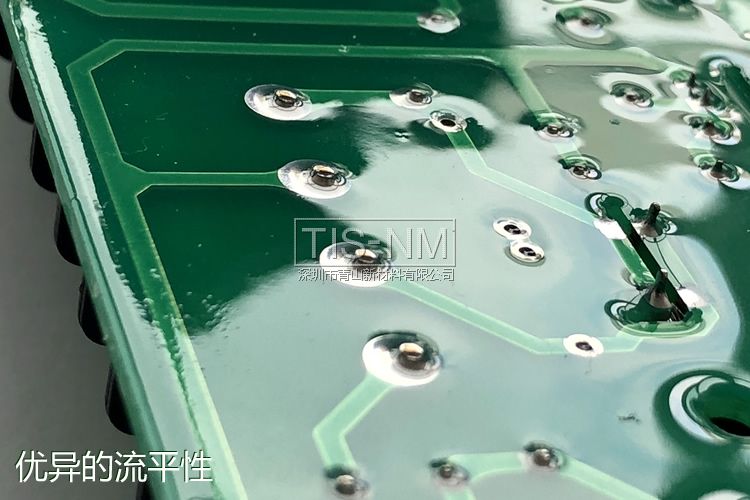

TIS-NM有機硅三防漆噴涂之線路板邊緣固化后效果，展現出優異的流平性

環保無溶劑三防漆特性

●對材料無腐蝕性

●憎水性及憎水遷移性強，防潮性好

●更好的附著力

●施工方便

●無溶劑
