環(huán)保有機(jī)硅三防漆性能

※ 附著力

百格法附著力及耐溶劑后附著力均為1級(jí)，耐溶劑后附著力測(cè)試條件：將試板放置在乙酸乙酯中浸泡8h，擦拭干凈后檢測(cè)附著力。

※ 耐濕性

耐濕熱（47℃，96%濕度）試驗(yàn)168小時(shí)后，試板表面無(wú)明顯變化。

※ 耐鹽霧

中性鹽霧試驗(yàn)168小時(shí)后，試板表面無(wú)明顯變化。

鹽霧試驗(yàn)箱溫度：35℃;飽和桶溫度：47℃;噴霧壓力1.0kg/cm2;試驗(yàn)溶液為（50±5）g/L的NaCl水溶液，水為去離子水，鹽為分析純的NaCl，pH為6.5~7.2，噴霧量為（1.0~2.0）ml/80cm2/h。

鹽霧試驗(yàn)試樣的放置角度：試樣正面與垂直方向成15°~25°。





有機(jī)硅三防漆性能指標(biāo)



序號(hào)		項(xiàng)目	單位	技術(shù)指標(biāo)	檢測(cè)標(biāo)準(zhǔn)
固化前	1	外觀	/	半透明乳白色流動(dòng)體	目測(cè)
	2	表干時(shí)間（25℃）	min	5	GB/T 1728
	3	粘度	mPa·s	500	GB/T 10247
	4	實(shí)干時(shí)間	h	22	GB/T 1728
固化后	5	附著力	級(jí)	1	GB/T 1720
	6	拉伸強(qiáng)度	MPa	1.5	GB/T 528
	7	斷裂伸長(zhǎng)率	%	100	GB/T 528
	8	擊穿強(qiáng)度	kV/mm	27	GB/T 1695
	9	體積電阻率	Ω·cm	8.9×1014	GB/T 1692

無(wú)溶劑環(huán)保三防漆檢驗(yàn)報(bào)告





環(huán)保有機(jī)硅三防漆噴涂案例



●將需涂覆的材料表面擦拭干凈，保證被粘表面無(wú)油污、雜質(zhì)。

●本品可采用刷涂、噴涂、浸涂等方法施工。涂層以不流卦、不漏涂為限。一次涂膜厚度一般在 0.1~0.2mm 之間為宜，最終涂膜厚度應(yīng)達(dá) 0.3~0.5mm。

●第一道涂膜表干后，即可再次涂覆。

采用全自動(dòng)噴涂產(chǎn)線進(jìn)行三防漆噴涂，線路板正面可采用選擇性涂覆，背面可整面涂覆，噴涂時(shí)應(yīng)測(cè)試好間距。

對(duì)連接器、開關(guān)等元器件進(jìn)行必要的遮蔽

線路板背面由于元器件較少，三防漆噴涂結(jié)束后整體效果很美觀

TIS-NM環(huán)保三防漆固化后元器件防潮防腐蝕性能大幅提升

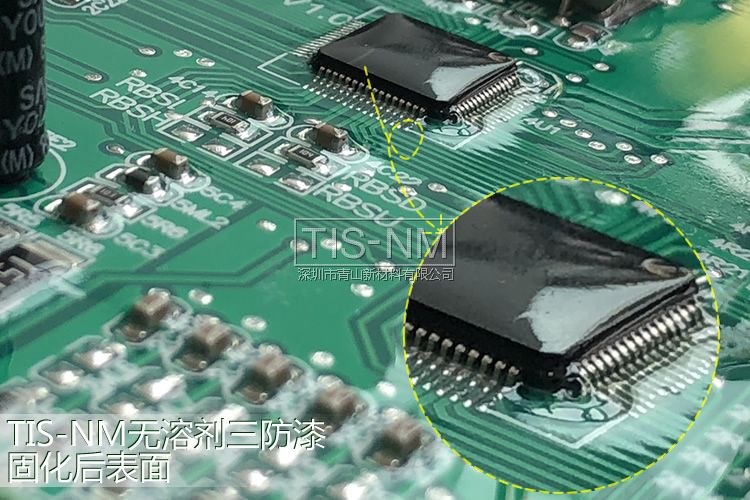

TIS-NM無(wú)溶劑環(huán)保三防漆的漆膜厚度非常薄，散熱性好，可耐高溫200℃，由于流動(dòng)性好，噴涂后元器件pin腳周邊都得到了完整的保護(hù)，表面美觀整潔

TIS-NM環(huán)保有機(jī)硅三防漆在線路板上噴涂前后的對(duì)比，案例中特意留空了線路板邊緣以進(jìn)行對(duì)比，并非噴涂bug

TIS-NM有機(jī)硅三防漆噴涂之線路板邊緣固化后效果，展現(xiàn)出優(yōu)異的流平性

環(huán)保有機(jī)硅三防漆特性

●對(duì)材料無(wú)腐蝕性

●憎水性及憎水遷移性強(qiáng)，防潮性好

●更好的附著力

●施工方便

●無(wú)溶劑

環(huán)保有機(jī)硅三防漆是一種單組份三防漆，常溫下自然固化。固化后的涂層具有優(yōu)良的電氣絕緣性能和化學(xué)穩(wěn)定性，能耐水、耐臭氧、耐氣候老化，對(duì)電子元器件、PCB線路板、多種金屬、非金屬材料都具有良好的粘接性和附著力。

通常情況下，硅基三防漆需依靠溶劑進(jìn)行稀釋，以增加其流動(dòng)性，TIS-NM環(huán)保三防漆在無(wú)溶劑的情況下保持產(chǎn)品低粘度和良好的流動(dòng)性，同時(shí)使產(chǎn)品發(fā)揮出較強(qiáng)的附著力，同類型的很多三防漆產(chǎn)品目前還無(wú)法兼顧這幾個(gè)技術(shù)難點(diǎn)。



免費(fèi)打樣或樣品申請(qǐng)請(qǐng)致電 400-7777-029
