研究和利用現代化智能技術對自來水計量及收費實行自動控制，減輕供水管理部門因“先供水后收費”造成的資金壓力，減少每月抄表、收費所帶來的麻煩和因收費問題帶來的糾紛，用智能技術改變自來水管理體制的落后現狀，勢在必行。

基于單片機的智能水表不但可以提高供水部門的工作效率，而且在技術上為節約用水、合理用水創造了條件，由于這些提點，智能水表近幾年得到了快速的應用。

以單片機為核心的IC卡智能水表電路，其主要功能是：

實現IC卡的讀寫

液晶顯示的控制

電磁閥的控制

脈沖的提取

具有安全保護電路、記憶單元電路、通信接口電路

完成整個水表信號的讀、寫處理，監控水表工作的功能。

智能水表的工作過程

將含有金額信息的IC卡片插入水表中的IC卡讀寫器，或者通過感應，經微機模塊識別并下載有效信息后，閥門開啟，用戶可以正常用水。流量傳感器采集來的信號以脈沖形式觸發單片機的外部中斷INT0， “激活”單片機，并轉換成所需的電子信號供給微機模塊進行計量，并在LCD顯示模塊上顯示。當用戶的用水金額下降到一定數值時，單片機觸發報警模塊，提示用戶應該去持卡交費購水。當存儲在讀寫器EEPR0M 中的水量(金額)用完時，單片機觸發中斷，關閉電磁閥。用戶只有重新購水， 才能使電磁閥打開。在正常情況下電磁閥處于接通狀態。只有當特殊事件發生時， 電磁閥才從接通狀態變?yōu)殛P(guān)閉狀態。

顯然這個原本只跟水打交道的裝備現在也需要跟電來往了，里面核心的部件已經完全電子化，比如PCB，傳感器，MCU，電池，顯示屏等。

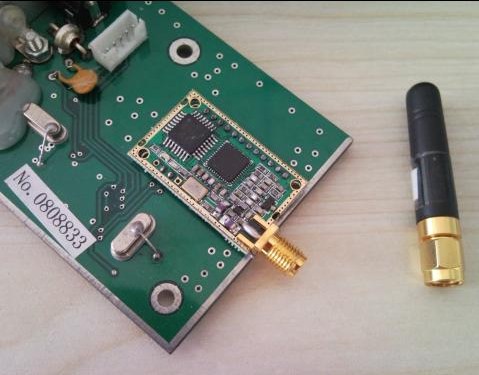

因為智能水表具有數據傳輸通信的能力，所以還多了網絡模塊，甚至無線網絡傳輸，即所謂的智能遠傳功能，可以實現預定自動抄表，數據傳輸能過到幾百米遠。

所以對于智能水表來說其電子電氣部分已經占據了很重要的位置和空間，而實際使用當中水表又是一個很容易接觸到水的產品，所以智能水表的防水性就尤為重要，一旦水氣進入到水表的PCB板上，輕則短路罷工，重則燒毀，如果安裝在露天的位置那更要有良好的防水性，因為除了本身經過水表的水的威脅之外還有來自雨天的騷擾。

如何做到智能水表防水

如何做到智能水表防水，需要從外到內下功夫，首先在結構方面要做到密封，這一點相信很多水表廠家都能做得到，改進一下外觀結構的設計，采用質量過關的密封膠圈等基本可以解決外觀防水的問題。

需要引起注意的就是內部的防水，準確來說是內部防水氣，因為一般溜進水表內部的也頂多是一些水氣霧氣，如果不能對PCB做必要的防護，水氣就很容易讓電子元器件受潮，所以內部的重點是PCB的防護，傳統工藝上基本都采用普通防水漆，但可能會出現環保不達標，散熱成問題，維修很麻煩……，而現在有更好的材料，那就是納米涂層，青山新材料推出TIS-NM納米防潮涂層專門針對電子產品PCB防潮、防水、防酸堿腐蝕、防油污等問題。

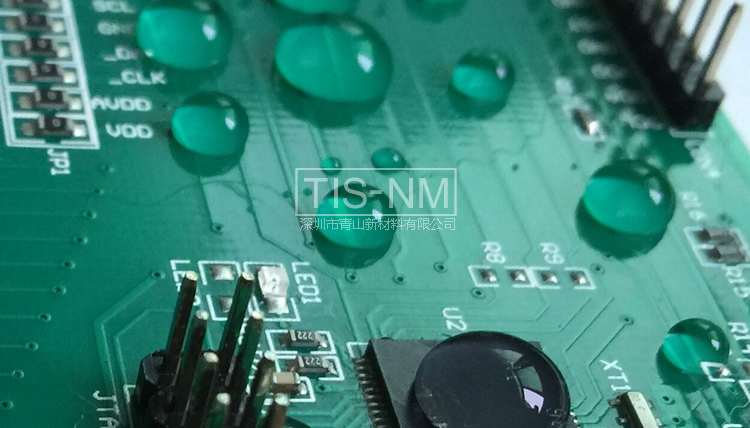

TIS-NM納米涂層可以在智能水表PCB表面形成一層超薄納米級厚度的防護膜，該膜層肉眼幾乎看不見，在微觀結構上呈現極細微的納米級顆粒排列而成的網，水分子被托舉起來，輕輕抖動即可滑落，即超疏水現象。

TIS-NM納米涂層已成功于多家儀表類上市公司合作，為智能水表PCBA提供良好的防護，性能穩定，符合RoHS，REACH認證，并通過NSS中性鹽霧測試，有較好的耐鹽霧性能，是智能水表內部電子器件防護和必備涂料。
